|
|
|
 |
|
萊州市恒儀試驗儀器有限公司
公司地址：山東省萊州市開發(fā)區(qū)玉安街888號
聯(lián)系電話：18562163626
手機(jī)：18562163626
E-MAIL：smith@metalreader.com
網(wǎng)址：http://www.ansh.com.cn |
 |
|
|
 |
技術(shù)知識 |
您現(xiàn)在的位置：首頁 > 技術(shù)知識 > 硬度計的基礎(chǔ)知識（一）
|
|
|
硬度計的基礎(chǔ)知識（一）
|
| 發(fā)布時間：2019-07-04 閱讀：253次 |
|
|
|
硬度計的幾種分類：按原理可以分為：里氏硬度計、洛氏硬度計、布氏硬度計、邵氏硬度計、肖氏硬度計、巴氏硬度計、顯微硬度計、摩氏硬度計、
|
硬度計的幾種分類：
按原理可以分為：里氏硬度計、洛氏硬度計、布氏硬度計、邵氏硬度計、肖氏硬度計、巴氏硬度計、顯微硬度計、摩氏硬度計、維氏硬度計等。
按測量對象分為：水果硬度計、水泥硬度計、金屬硬度計、塑膠硬度計等。
01??? 里氏硬度計????? ?
里氏硬度計主要功能：可通過按鍵選擇測試材料、硬度制式、測試方向及測試次數(shù)；
可實現(xiàn)六種硬度（HLD、HRB、HRC、HB、HV、HS）間的轉(zhuǎn)換；
可反復(fù)顯示各次測試結(jié)果，并可自動或手動刪除誤操作測試結(jié)果；
可隨時輸出單次測試平均值或整體輸出所有存儲數(shù)據(jù)；
自動檢測電池電壓，在測試狀態(tài)有電量顯示圖標(biāo)；
里氏硬度計原理：用具有一定質(zhì)量的沖擊體在一定的試驗力作用下沖擊試樣表面，測量沖擊體距試樣表面1mm處的沖擊速度與回跳速度比值計算硬度，公式：里氏硬度HL=1000×VB(回彈速度)/VA(沖擊速度)。恒儀硬度計&金相制樣設(shè)備 http://www.ansh.com.cn

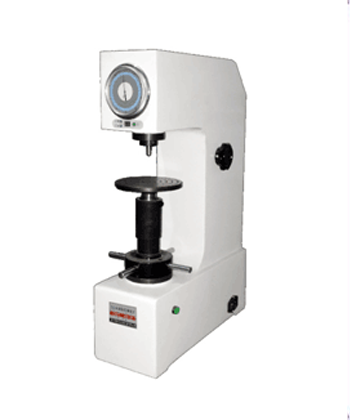

02? 洛氏硬度計????? ?
1. 觸摸屏界面，操作方便；
2. 開機(jī)即用，無需安裝砝碼，無需安裝調(diào)試；
3. 電動加載，閉環(huán)控制；
4. 洛氏標(biāo)尺，共15種；
5. 自動施加初負(fù)荷和主負(fù)荷；
6. 高、中、低三段硬度值自動修正；
7. 試驗力自動修正，力的精度提高一個數(shù)量級；
8. 數(shù)據(jù)處理功能強(qiáng)大，包括：HR、HB、HV等多種硬度制式轉(zhuǎn)換，設(shè)置允許誤差限，超限自動識別并報警；求平均值，均方差，最大最小值。
9. 更多的樣品和試驗信息；
10. 測量數(shù)據(jù)U盤保存為EXCEL格式，方便編輯和處理；
11. 采用模塊式設(shè)計，維修方便。

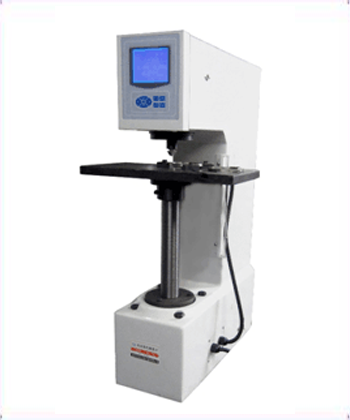

03? 布氏硬度計????? ?
全自動閉環(huán)壓力控制，自動加載，自動保載；
每檔力均自動補(bǔ)償，力值(3000Kg時)精度提高一個數(shù)量級；
測量力的范圍廣：從62.5到3000公斤；
采用首創(chuàng)的雙光路系統(tǒng)，內(nèi)置攝像頭，可同時連接測微目鏡和攝像頭，壓痕既可用目鏡測量，也可連接計算機(jī)，進(jìn)行自動測量。
自動轉(zhuǎn)塔臺；測量壓痕時，無需聚焦；
壓頭加載后，自動提升；按不同力值的標(biāo)準(zhǔn)塊，硬度值自動修正；
機(jī)上測量，硬度值數(shù)顯，可轉(zhuǎn)換成其他類型的硬度值；
測量值以EXCEL格式保存在Ｕ盤中。
04? 顯微硬度計????? ?
????? 數(shù)顯自動轉(zhuǎn)塔顯微硬度計采用8寸觸摸屏顯示，操作界面采用菜單式結(jié)構(gòu)，可在操作面板上選擇硬度標(biāo)尺HV或HK，測試的硬度值，自動計算，自動顯示；可進(jìn)行各種硬度值相互轉(zhuǎn)換；光源亮度可無極調(diào)節(jié)；可配內(nèi)置攝像頭，圖像更清晰。可按照標(biāo)準(zhǔn)硬度塊或長度標(biāo)尺進(jìn)行標(biāo)定,使硬度值更精確的符合要求。測試結(jié)果可自動存儲、處理、打印。備有RS-232接口，可與計算機(jī)聯(lián)機(jī)。THV-1MDT數(shù)顯自動轉(zhuǎn)塔顯微硬度計具有在測試時壓頭與物鏡相互切換，測試點自動定位精確。
顯微硬度計還可根據(jù)用戶特殊要求配制攝影裝置，能對所測壓痕和材料金相組織進(jìn)行拍攝.廣泛應(yīng)用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度，是科研機(jī)構(gòu)、工廠及質(zhì)監(jiān)部門進(jìn)行材料研究和檢測的理想硬度測試儀器。
適用范圍
熱處理、碳化、淬火硬化層，表面覆層，鋼，有色金屬和微小及薄形零件等。
測量對象
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼、熱處理、碳化、淬火硬化層，表面覆層，鋼，有色金屬和微小及薄形零件、橡膠、塑料、IC薄片、珠寶等
06
??? 巴氏硬度計????? ?
巴柯爾 (Barcol) 硬度 ( 簡稱巴氏硬度 ) 最早由美國Barber-Colman 公司提出，是近代國際上廣泛采用的一種硬度計類，以特定壓頭在標(biāo)準(zhǔn)彈簧的壓力作用下壓入試樣，以壓痕的深淺表征試樣的硬度。巴柯爾硬度計（巴氏硬度計）作為 專門測量玻璃鋼制品、增強(qiáng)或非增強(qiáng)硬塑料、鋁及鋁合金、黃銅、紫銅等較軟金屬硬度的專用檢測工具 （ 特別 適用于玻璃鋼制品 ），已被大多數(shù)國家或國際組織認(rèn)可。美國材料試驗協(xié)會（ ASTM ）、日本工業(yè)規(guī)范（ JIS ）、中國等國家相繼制定 《用巴柯爾硬度計測量玻璃鋼（ GRP ）硬度試驗方法》 的國家標(biāo)準(zhǔn)。因此，巴柯爾硬度計是各生產(chǎn)單位、計量部門在質(zhì)量認(rèn)證、質(zhì)量監(jiān)控、計量測試等方面首選的專用檢測儀器。
? 硬度計注意事項
除了各種硬度計使用時特殊注意事項外，還有一些共同的應(yīng)注意的問題，現(xiàn)列舉如下：
1、硬度計本身會產(chǎn)生兩種誤差：一是其零件的變形、移動造成的誤差；二是硬度參數(shù)超出規(guī)定標(biāo)準(zhǔn)所造成的誤差。對第二種誤差，在測量前需用標(biāo)準(zhǔn)塊對硬度計進(jìn)行校準(zhǔn)。
對洛氏硬度計校正結(jié)果，差值在±1之內(nèi)合格。差值在±2之內(nèi)的穩(wěn)定數(shù)值，可以給出修正值。差值在±2范圍之外時則必需對硬度計進(jìn)行校正維修或換其他硬度測試法測定。
洛氏硬度各標(biāo)度有一事實上的適用范圍，要根據(jù)規(guī)定正確選用。
例如，硬度高于HRB100時，應(yīng)采用HRC標(biāo)度進(jìn)行測試；硬度低于HRC20時應(yīng)用HRB標(biāo)度進(jìn)行測試。因為超出其規(guī)定的測試范圍時，硬度計的精確度及靈敏度較差，硬度值不準(zhǔn)確，不宜使用。其他硬度測試法也都規(guī)定有相應(yīng)的校正標(biāo)準(zhǔn)。校準(zhǔn)硬度計用的標(biāo)準(zhǔn)塊不能兩面使用，因標(biāo)準(zhǔn)面與背面硬度不一定一致。一般規(guī)定標(biāo)準(zhǔn)塊自標(biāo)定日起一年內(nèi)有效。
2、在更換壓頭或砧座時，注意接觸部位要擦干凈。換好后，要用一定硬度的鋼樣測試幾次，直到連續(xù)兩次所得硬度值相同為止。目的是使壓頭或砧座與試驗機(jī)接觸部分壓緊，接觸良好，以免影響試驗結(jié)果的準(zhǔn)確性。
3、硬度計調(diào)整后，開始測量硬度時，第一個測試點不用。因怕試樣與砧座接觸不好，測得的值不準(zhǔn)確。特第一點測試完，硬度計處于正常運行機(jī)制狀態(tài)后再對試樣進(jìn)行正式測試，記錄測得的硬度值。
4、在試件允許的情況下，一般選不同部位至少測試三個硬度值，取平均值，取平均值作為試件的硬度值。
5、對形狀復(fù)雜的試件要采用相應(yīng)形狀的墊塊，固定后方可測試。對圓試件一般要放在V形槽中測試。
6、加載前要檢查加載手柄是否放在卸載位，加載時動作要輕穩(wěn)，不要用力太猛。加載完畢加載手柄應(yīng)放在卸載位置，以免儀器長期處于負(fù)荷狀態(tài)，發(fā)生塑性變形，影響測量精確度。恒儀硬度計&金相制樣設(shè)備 http://www.ansh.com.cn
維氏、洛氏硬度
硬度：是材料抵抗局部塑性變形的能力，多用壓入法測定。
注：各硬度值相互之間不能直接比較，只能通過硬度對照表換算。
|
|
|
