用維氏硬度計怎么測滲氮層深度
|
發布時間:2019-06-25 閱讀:380次 |
|
|
在國標《GB11354-2005鋼鐵零件滲碳層深度測定和金相組織檢驗》中是這樣規定用維氏硬度計測滲氮層深度的標準:1、試樣的切取試樣應從滲氮零
|
在國標《GB11354-2005鋼鐵零件滲碳層深度測定和金相組織檢驗》中是這樣規定用維氏硬度計測滲氮層深度的標準:
?1、試樣的切取
試樣應從滲氮零件上切取,也可用與零件的材料、處理條件、加工精度相同,并經同爐滲氮處理的試樣。
2、檢測部位的要求
檢測部位應有代表性,試樣應垂直于滲氮層表面切取,在磨制和拋光過程中,檢測表面不允許過熱,邊緣不允許倒角和剝落。
3、用硬度法測滲氮層深度的方法
采用維氏硬度計,試驗力規定為2.94N(0.3kgf),從試樣表面測至比基體維氏硬度值高50HV處的垂直距離為滲氮層深度。
在距離表面3倍滲氮層深度處測得的硬度值(至少取3點平均)作為實測的基體硬度值。
對于滲氮層硬度變化很平緩的鋼件(如碳鋼或低碳低合金鋼制件),其滲氮層深度可從試樣表面沿垂直方向測至比基體維氏硬度值高30HV處。
當滲氮層的深度與壓痕尺寸不適合時,可由有關各方協商,采用1.96N(0.2kgf)~19.6N(2kgf)范圍內的試驗力,但在HV后需注明:如HV0.2,表示用1.96N(0.2kgf)試驗力。
滲氮層深度用拉丁字母DN表示,以毫米計,取小數點后兩位。例如0.25DN(300HV0.5)表示界限硬度為300HV,試驗力為4.903N(0.5kgf)時,滲氮層深度為0.25mm。
恒儀硬度計&金相制樣設備 http://www.ansh.com.cn

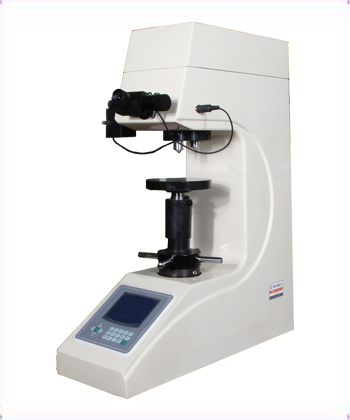

根據標準中的要求,測滲氮層深度用1公斤的顯微維氏硬度計就可以,它的試驗力包括0.098N(10gf)、0.2452N(25gf)、0.4903N(50gf)、0.9807N(100gf)、1.961N(200gf)、2.942N(300gf)、4.903N(500gf)、9.807N(1000gf)這八種。除了要測幾個點的維氏硬度值,還需要測垂直距離,建議您選擇一套維氏測量軟件,在電腦上進行測量既方便又精準,而且眼睛也不會太累。
維氏硬度計對滲氮層深度硬度檢測方法
1 取樣
a、試樣應從滲氮零件上切取,如工件不能破壞,也可用與零件相同材料和相同處理工藝的小試樣切取后檢測。
b、試樣切取時要注意,應垂直滲氮層表面取樣(詳見金相試樣取樣方法),滄州歐譜www.oupu17.com取樣后進行必要的磨拋處理,在磨拋過程中應注意冷卻,不能使工件過熱,邊緣不要出現倒角等。
c、檢查滲氮層脆性的試樣,表面粗糙度要求>Ra0.25-0.63um,但不允許把表面化合物層磨掉。
2、檢測
a、根據國標規定,一般選用顯微硬度計,檢測力通常選用0.3--1KG,從試樣表面測至比基體維氏硬度值高50HV處的垂直距離為滲氮層厚度。(通常采用梯式硬度測法,即從試樣表面開始,每間隔一定距離打一點
b、基體硬度的取點與測定,一般在3倍左右滲氮層深度的距離處測得的硬度值(至少取3點,平均值)做為基體硬度值。
c、對于滲氮層硬度變化很平緩的鋼種,(如碳鋼、低碳合金鋼制件),其滲氮層深度可以從試樣表面沿垂直方向測至比基體維氏硬度高30HV處。
d、當滲氮層深度有的特別淺,有的則較深時,檢測力可以在0.2KG范圍內選擇(并注明,如HV0.2)
e、結果的表示,滲氮層深度用字母DN表示,深度以毫米計,取小數點后兩位。(如:0.35DN300HV0.3,表示滲氮層厚度為0.35mm,界限硬度值為300HV,檢測力為0.3KG)。
f、一般零件推薦的最小有效滲氮層深度(DN)及上偏差表恒儀硬度計&金相制樣設備 http://www.ansh.com.cn
|
|
|
